Задача
Зафиксировать реальный оконный контур, углы и примыкания для последующего проектирования подоконника.
Частный дом

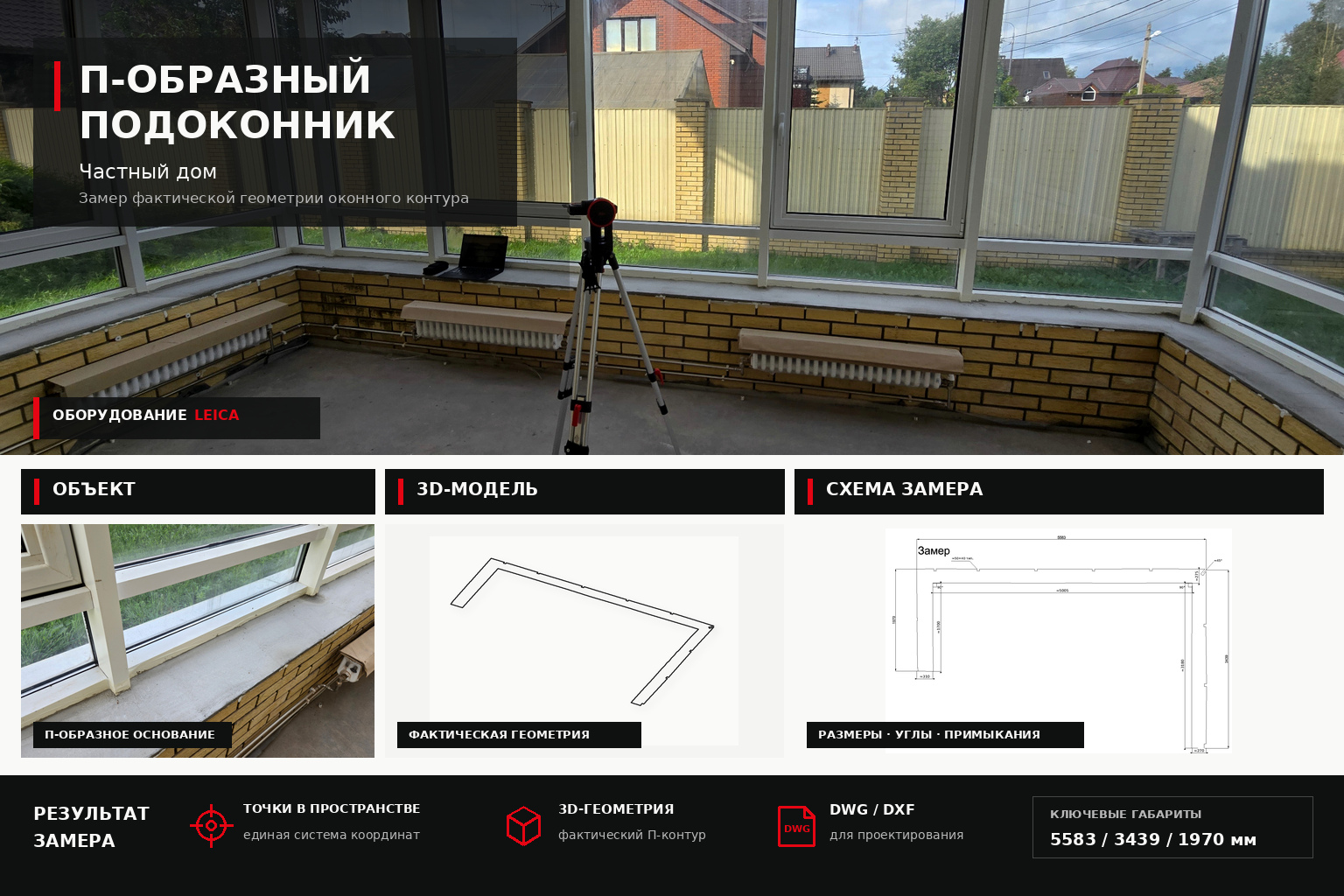

П-образное основание под подоконник
Замер протяжённого П-образного основания со сложными примыканиями.
Что сделано
Выполнен пространственный замер основания и обработка данных в AutoCAD. Построен фактический П-образный контур и выполнено наложение существующих заготовок.
Результат
Цифровая геометрия и схема замера для дальнейшей работы в DWG / DXF. Карточка объединяет фотографии основания, модель и схему с размерами.
От объекта — к данным для производства
